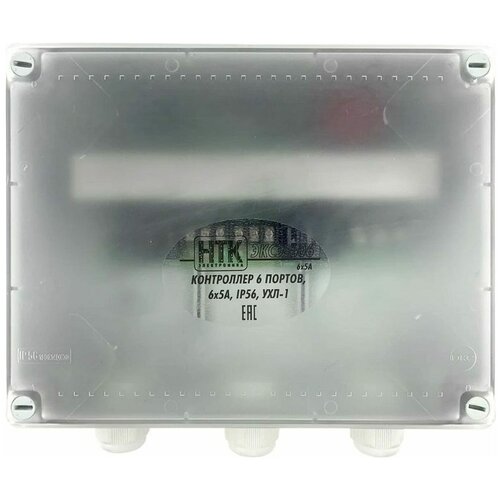

НТК электроника Светоконтроллер ЭКСЭ606 30АIP56)

Скачать паспортобщие сведения1. Контроллер светодинамический предназначен для использования в наружной рекламе и праздничном освещении.2. Область применения; управление трансформаторами неоновых ламп, светящимися шнурами серии Дюралайт, гирляндами Белтлайт, Клиплайт и т. д.3. Количество выходов 6, количество программ 16, количество градаций скорости 8.4. Память энергонезависимая, сохранение всех настроек после выключения прибора.5. Прибор выполнен в герметичном корпусе для использования в уличных условиях.технические характеристики 1. Напряжение сети 220 В. 2. Номинальная частота 50 Гц. 3. Максимальная суммарная мощность активной нагрузки 6000 Вт. 4. Предохранители 6 шт. 5 А. 5. Мощность, потребляемая от сети не более 5 Вт. 6. Степень защиты IP56. 7. Габаритные размеры 205 х 158 х 88 мм. 8. Климатическое исполнение УХЛ 1. 9. Масса 0.65 г.10. Условия эксплуатации: 30 до 43;30 С.конструкция И настройкиКонтроллер выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы. На плате прибора внутри корпуса расположены кнопки управления режимом работы, скоростью движения и клеммы для подключения нагрузки и питания. Набор стандартных программ составлен производителем из самых распространенных алгоритмов светодинамики и включает в себя 9 вариантов световых эффектов. Каждая программа выбирается кратковременным нажатием на кнопку. Номер программы соответствует номеру мигнувшего канала. Настройка параметров проигрывания производится командами, вызываемыми длительным нажатием кнопки. Номер команды определяется количеством секунд удержания кнопки. Для наглядности, пока кнопка нажата, будет зажигаться канал, соответствующий текущей секунде. Команды:1 Включитьвыключить плавность.2 Включитьвыключить хвост для плавного режима, гаснет медленнее, чем разгорается).3 Режим проиграть все плавно или мгновенно на выбор).4 Режим проиграть все плавно и мгновенно по очереди). 5 Сбросить все настройки. Нажатие кнопки 34;программа34; выводит контроллер из режима 34;проиграть все34;. Скорость изменяется нажатием кнопки 34;скорость34;. Количество скоростей 20. Первая самая медленная, последняя самая быстрая. Представленные в приборе программы: 1) Бегущий огонь. 2) Бегущий огонь вперед и назад. 3) Бегущая тень. 4) Бегущая тень вперед и назад. 5) Набор огней. 6) Набор огней и мигание. 7) Домино. 8) Вулкан. 9) Качели. 10) Все выключены. Создание индивидуальных программ по Вашему техническому заданию за отдельную плату, или Вы сами составляете алгоритм переключений и мы прошиваем в память процессора. комплект поставки1. Контроллер 1 шт.2. Гермоввод 3 шт.3. Предохранитель 1 шт.4. Паспорт 1 шт.5. Упаковка 1 шт. указание МЕР безопасностиМонтаж, подключение и эксплуатация должны производиться в строгом соответствии с Правилами эксплуатации электроустановок.Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.Кабели и провода должны быть надежно заземлены и защищены от попадания воды.Использование в качестве нагрузки понижающих трансформаторов недопустимо! При заказе прибора укажите что вам необходимо управлять понижающими трансформаторами). При подключение неоновых трансформаторов, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 5 ампер в канал. Категорически не допускается установка перемычки вместо предохранителя.гарантийные обязательства1. Срок гарантийного обслуживания 24 месяца с момента приобретения.2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.3. Настоящая гарантия не распространяется на изделия, получившие повреждения: По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом; При подключении нагрузки превышающей допустимую; В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятиемизготовителем.
