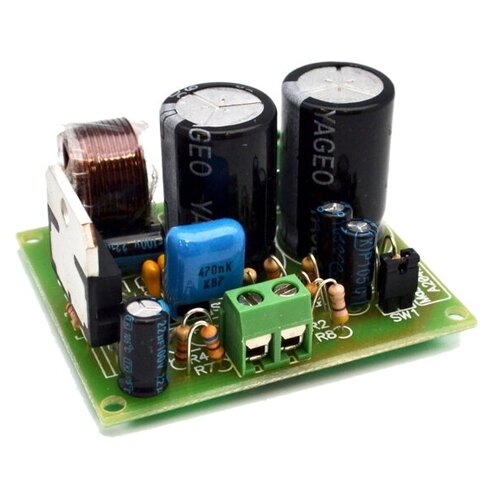

Усилитель НЧ 140 Вт, BМ2042 Мастер Кит. моно TDA7293

HiFi усилитель звука класса AB представляет собой простой и надежный одноканальный усилитель нч на микросхеме TDA7293. Воспроизводит весь спектр частот ВЧ, СЧ, НЧ). NM2042 обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов, широким диапазоном питающих напряжений и сопротивлений нагрузки. Имеет компактные габариты. Этот легкий и качественный усилитель HiFi уровня подойдет для динамиков и колонок, у которых высокая номинальная мощность. Также этот УНЧ можно использовать для изготовления сабвуфера при установке дополнительного фильтра низких частот. В случае использования усилителя для воспроизведения всей полосы частот рекомендуем использовать темброблок, это позволит добавить звуку окраски на низких и высоких частотах. Этот усилитель звука можно использовать как дома, в составе аудио центра или домашнего кинотеатра, так и в автомобиле. Для удобства подключения питающего напряжения и нагрузки, на плате установлены клеммы с винтовыми зажимами под отвертку. Унч разработан и произведн на высокотехнологичных линиях в России. При сборке модуля используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации. Технические характеристики: Входное сопротивление, 22 кОм Коэффициент усиления, 30 dbi Коэффициент гармоник 10 Номинальная выходная мощность на канал, 140 Вт Сопротивление нагрузки, 4.16 Ом Напряжение питания двуполярное, 1240 В Потребляемый ток максимальный, 3 А Полоса частот, 2020000 Гц Количество каналов усиления 1 Питание постоянное, двуполярное Размеры печатной платы, мм 47x55х40 Вес без упаковки, г 46 Особенности: Малые габариты Малое число внешних пассивных элементов обвязки Широкий диапазон питающих напряжений Широкий диапазон сопротивлений нагрузки Принцип работы: УНЧ выполнен на интегральной микросхеме TDA7293. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС для работы с низкоомной нагрузкой менее 4 Ом). Управление режимом работы ИМС осуществляется при помощи переключателя SW1. Для включения УНЧ SW1 необходимо замкнуть. Переключатель SW2 предусмотрен для технологических целей. Для нормальной работы усилителя SW2 должен находиться в положении 23. Напряжение питания подается на контакты Х3 43;), Х6 ) и Х7 общий). Источник сигнала подключается к Х1 43;) и Х2 общий). Нагрузка подключается к Х4 43;) и Х5 общий). Конструкция устройства: Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTESTBY для мягкого включения УНЧ. Микросхему усилителя необходимо установить на теплоотвод в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП8, для повышения надежности работы ИМС. Рекомендации по совместному применению: Для построения сабвуфера хорошо зарекомендовали себя активный фильтр для сабвуфера BM2115 и блок обработки сигнала для сабвуферного канала NM2117. Дополнительная информация: По техническим характеристикам микросхема TDA7293 является усилителем аудио сигнала класса AB в высококачественной HiFi аппаратуре, например, в усилителях низкой звуковой частоты), музыкальных центрах или телевизорах. Благодаря широкому диапазону напряжений и высокой выходной мощности она может работать как с нагрузкой 4 Ом, так 8 Ом. Благодаря широкому диапазону напряжений и высоким выходным токам она способна обеспечить хорошую мощность до 140 Вт) в нагрузке 4 или 8 Ом.
