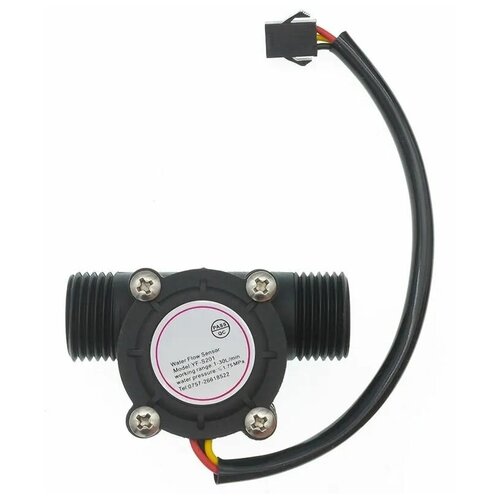

Датчик расхода воды YFS201 130 лмин)

Модуль расходомера, внутри которого находятся лопасти, вращающиеся под напором воды. Модуль работает благодаря датчику Холла, выдающем импульс при каждом вращении лопастей. Датчик Холла герметично отделен от воды и лопастей, так что не стоит опасаться протечек. Датчик имеет три провода: красный 524В DC питание), черный земля) и желтый управляющий выход от датчика Холла). Путем подсчета импульсов от выходного сигнала датчика, можно легко рассчитать расход воды. Каждый импульс составляет около 2,25 миллилитров. Обратите внимание, что это не абсолютно точные данные, и частота пульса действительно изменяется в зависимости от скорости потока, давление среды и ориентации модуля в пространстве. Для точности более 10 требуется калибровка. Тем не менее, он отлично подходит для большинства задач. В файлах к товару вы найдете пример скетча для ардуино, в котором он будет рассчитывать поток воды в литрахчас. Сигнал от датчика легко конвертировать в литры в минуту, используя следующую формулу: Частота повторения импульсов Гц) 7,5 61; расход в лмин. Подключение: Красный провод: 43; 5VЧерный провод: GNDЖелтый провод: выход ШИМ. Характеристики: Рабочее напряжение: от 5 до 18 В DCМаксимальный ток: 15мА 5ВТип выхода: 5V TTLДиапазон работы датчика: от 1 до 30 лминДиапазон рабочих температур: от 25 до 43; 80 Точность: 10Максимальное давление воды: 2,0 МПаВыходной рабочий цикл: 50 43; 10Импульсы на литр: 450Долговечность: минимум 300000 цикловДлина кабеля: 15 смДиаметр: 1234; соединения труб, 0.7834; наружный диаметр, 12 34; диаметр резьбыСопротивление изоляции gt;61; 100MОм
