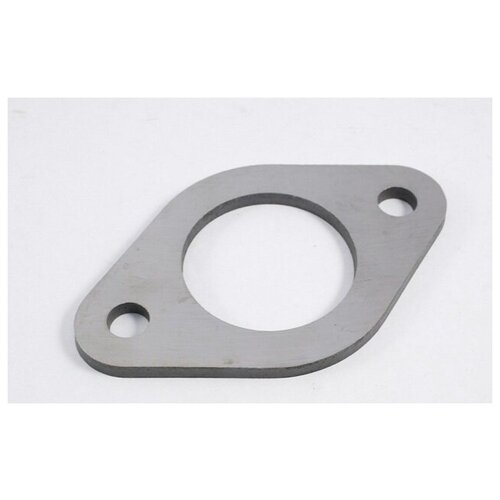

Фланец промежуточного вала дв.406,514)

Фланец промежуточного вала шайба осевой фиксации промвала) удерживает промежуточный вал от осевых перемещений. Закреплен двумя болтами М8 к переднему торцу блока цилиндров, между передней шейкой вала и ступицей ведомой звездочки. Осевой зазор обеспечивается разницей между длиной уступа на валу и толщиной фланца. Материал изготовления сталь. Крепится 2мя болтами М 8. Частый износ фланца и люфт промежуточного вала обусловлен конструктивной особенностью сборки, при которой фланец промежуточного вала лишь частично перекрывает дренажное отверстие для слива масла, которое подается с центральной масляной магистрали к подшипникам скольжения промежуточного вала. Каналы для смазки на промвалу подают масло в область контакта с упорным фланцем, но так как присутствует осевой момент, ввиду наличия косозубых шестерен, то смазка этого узла недостаточная, возникает 34;сухое трение34;.
