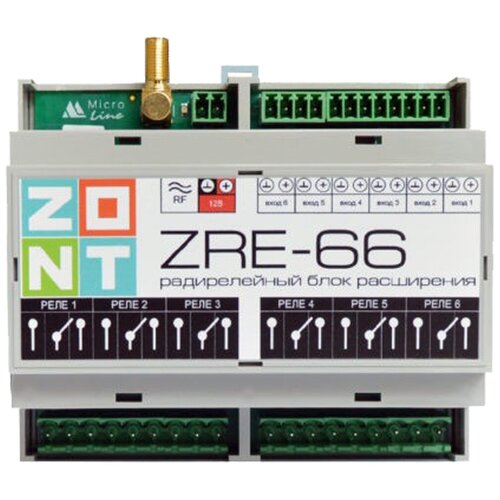

Радиорелейный блок расширения Zont ZRE66 для контроллера ZONT H2000

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H200043; применяется радиорелейный блок расширения ZONT ZRE66. Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления. 6 аналоговых входов Каждый из входов может быть использован как аналоговый вход для контроля NTC датчиков, аналоговых датчиков или сигналов различного назначения. 6 релейных выходов Радиорелейный блок расширения ZRE66 имеет 6 релейных выходов, реализуемых через встроенные реле 7А DC 28В AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами. Функциональные возможности: Радиорелейный блок расширения ZONT ZRE66 настраивается совместно с основным контроллером. Радиоканал основного контроллера осуществляет радиомодуль МЛ590 или МЛ489. При правильном подключении блок определится в настройках основного контроллера, при этом отобразится серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию. Предварительной настройки устройства не требуется. Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT H200043; и приведены в Технической документации контроллера. Качество радиосигнала можно оценить по состоянию индикатора на корпусе блока расширения:три длинные вспышки отличный Уровень радиосигналадве длинные вспышки хороший Уровень радиосигналаодна длинная вспышка удовлетворительный Уровень радиосигналаодна короткая вспышка связь отсутствует При необходимости улучшения радиосвязи рекомендуем использовать внешнюю антенну из комплекта поставки. Технические характеристики: Напряжение питания Основное 1028 В от источника постоянного токаРезервное опционально от внешнего АКБ 12V 7 Аh Аналоговые Входы 6 шт. Входное напряжение 030 ВДискретность при измерении температуры датчиком NTC 12 битДискретность при измерении напряжения и напряжения питанияАКБ) 0,1 ВПогрешность 2Подтяжка к цепи 43;3,3V через резистор 100 Ком Релейные выходы 6 шт. Номинальный ток коммутации 7А при резистивной нагрузке)Коммутируемое напряжение DC макс) 30 ВКоммутируемое напряжение AC пиковое) 240 ВМаксимальный ток коммутации 3 А Подключаемые датчики до 20 шт. аналоговыеNTC Рабочий интервал окружающих температур: От минус 25 до плюс 70 С Габаритные размеры, мм: 105 х 91 х 58 Корпус, крепление: D6MG, пластиковый, с креплением на DINрейку
