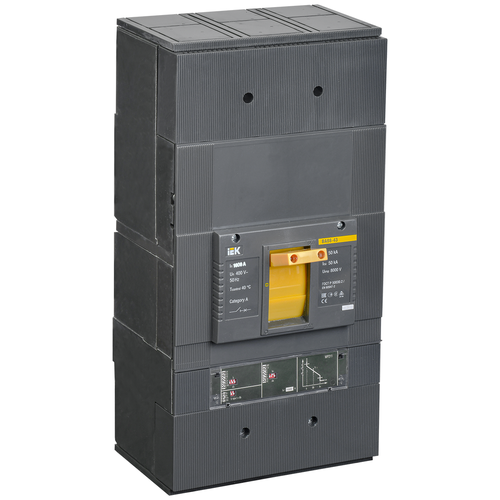

Выключатель автоматический ВА8843 3Р 1600А 50кА c электронным расцепителем МР 211 IEK

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.Соответствуют требованиям ГОСТ Р 50030.2.Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15 от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIPпереключателей согласно приведенной мнемосхеме.Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется наджность и точность срабатывания.Простая самостоятельная установка дополнительных устройств: аварийный контакт; дополнительный контакт; независимый расцепитель; расцепитель минимального напряжения; привод ручной поворотный; электропривод; втычная панель; выдвижная панель.Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.Технические характеристикиНомин продолжительный ток Iu: 50 АНомин откл способность Icu при 400 В 50 Гц: 50 кАДиапазон уставки тока расцепления: 212) In АТип подключения силовой электрич цепи: Винтовое соединениеКонструкция прибора: Встраиваемое устройство расширенияКоличество полюсов: 3Вид подключения главной электрич цепи: ПрочееТип элемента управления: ТумблерСтепень защиты IP: IP20Номин импульсное выдерживаемое напряжение: 8 кВНомин ток: 1600 АТип расцепителя: Тепловой, электромагнитныйНомин раб наибольшая откл способность Ics: 50 кАКлиматическое исполнение: УХЛ3Номин раб напряжение: 400 ВЧастота сети: 50 ГцЭксплуатационные параметрыСрок службы, Лет: 15Гарантийный срок, Лет: 5
