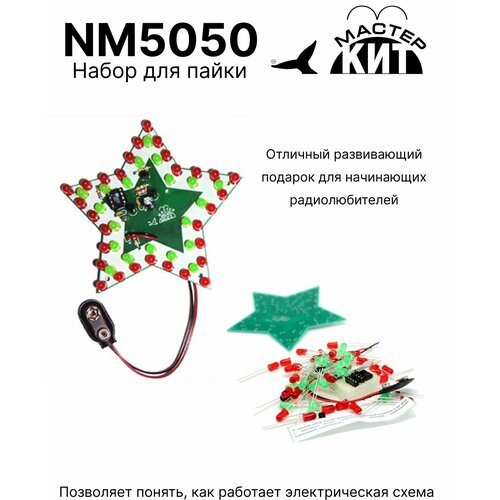

Конструктор мастеркит NM5050, Новогодняя звздочка, набор для пайки

Набор для пайки и сборки оригинальной миниатюрной звездочки с 50 светодиодами представляет собой несложный электронный конструктор для начинающих. После окончания сборки вы получите игрушку на светодиодах сделанную своими руками, которая может стать традиционным украшением новогоднего праздника, например, заменить обычную звезду, которой украшают верхушку ели. Звездочка производит несколько базовых эффектов, такие как плавное гашение и зажигание, мерцание и постоянное свечение того или иного цвета. Эти эффекты комбинируются и сменяют друг друга автоматически. Елочка работает от батареек 9В типоразмера Крона.Будет отличным развивающим подарком для начинающих радиолюбителей. Позволяет понять, как работает электрическая схема. Возрастное ограничение 1443;.Технические характеристикиНапряжение питания, В 9Максимальный ток потребления, мА 100Размеры печатной платы, мм 100х105Вес без упаковки, г 40Вес с упаковкой, г 76Дополнительная информация:Управление светодиодами производится микроконтроллером U1 по специально написанной программе. Плавное зажигание и гашение производится за счет применения шриротноимпульсной модуляции. Светодиоды включены группами по 4 элемента и подключены через ключи на транзисторах Q1 и Q2 к соответствующим портам микроконтроллера. Резисторы R4 и R5 задают ток через светодиоды. На U2 реализован стабилизатор напряжения для питания микроконтроллера. Диод VD1 служит для защиты схемы от переполюсовки источника питания. Светодиоды красного цвета устанавливаются по краю печатной платы, светодиоды зеленого цвета внутри.
