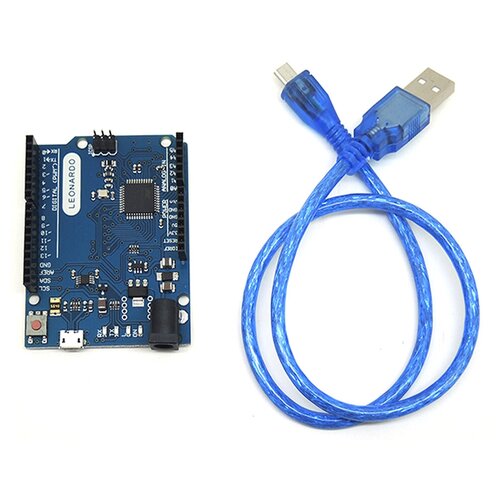

Плата контроллер) Leonardo R3 Arduinoсовместимая)

Ардуино Р3 Леонардо это устройство на базе микроконтроллера ATmega32U4. В его состав входит все необходимое для работы с данным микроконтроллером: 20 цифровых входоввыходов 7 из которых могут работать в качестве ШИМвыходов, 12 в качестве аналоговых входов), кварцевый резонатор на 16 МГц, разъем микроUSB, разъем питания, разъем для внутрисхемного программирования ICSP InCircuit Serial Programming) и кнопка сброса. Для начала работы с Leonardo достаточно просто подать питание от ACDCадаптера или батареи, либо подключить его к компьютеру посредством USBкабеля. Отличие Leonardo от всех предыдущих плат заключается в том, что его USBконтроллер встроен непосредственно в микроконтроллер ATmega32U4, что исключает необходимость в дополнительном процессоре. Благодаря этому при подсоединении к компьютеру Leonardo может определяться не только как виртуальный CDC) COMпорт, но и как обычная мышь или клавиатура. Кроме того, такая архитектура оказывает влияние и на поведение платы. Характеристики: Микроконтроллер ATmega32u4 Рабочее напряжение 5В Напряжение питания рекомендуемое) 712В Напряжение питания предельное) 620В Цифровые входывыходы 20 Каналы ШИМ 7 Аналоговые входы 12 Максимальный ток одного вывода 40 мА Максимальный выходной ток вывода 3.3V 50 мА Flashпамять 32 КБ ATmega32u4) из которых 4 КБ используются загрузчиком SRAM 2.5 КБ ATmega32u4) EEPROM 1 КБ ATmega32u4) Тактовая частота 16 МГц ПитаниеArduino Leonardo может быть запитан от микроUSB либо от внешнего источника питания тип источника выбирается автоматически. В качестве внешнего источника питания не USB) может использоваться сетевой ACDCадаптер или аккумуляторбатарея. Штекер адаптера диаметр 2.1мм, центральный контакт положительный) необходимо вставить в соответствующий разъем питания на плате. В случае питания от аккумуляторабатареи, ее провода необходимо подсоединить к выводам Gnd и Vin разъема POWER. Напряжение внешнего источника питания может быть в пределах от 6 до 20В рекомендуется использовать источник питания с напряжением в диапазоне от 7 до 12В). Выводы питания, расположенные на плате: VIN. Напряжение, поступающее в Arduino непосредственно от внешнего источника питания не связано с 5В от USB или другим стабилизированным напряжением). Через этот вывод можно как подавать внешнее питание, так и потреблять ток, если устройство запитано от внешнего адаптера.5V. Стабилизированное напряжение 5В, питающее микроконтроллер и другие компоненты на плате. Может поступать как через стабилизатор напряжения питания VIN, так и от USB или другого стабилизированного источника 5В.3V3. 3.3В, поступающие от стабилизатора напряжения на плате. Максимальный выходной ток, потребляемый от этого вывода, составляет 50 мА. GND. Выводы земли. IOREF. Рабочее напряжение цифровых входоввыходов платы эквивалентно напряжению VCC на плате). В Leonardo это напряжение равно 5В. ПамятьОбъем памяти программ микроконтроллера ATmega32U4 составляет 32 КБ из них 4 КБ отведен
