НТК электроника Светоконтроллер ЭКСЭ404 20АIP56)

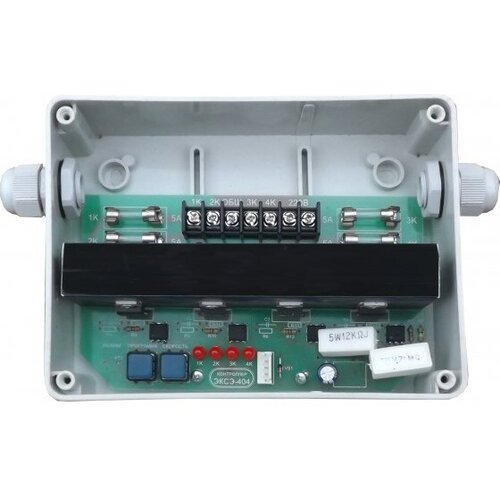

Скачать паспортобщие сведения1. Контроллер светодинамический предназначен для использования в наружной рекламе и праздничном освещении.2. Область применения; управление трансформаторами неоновых ламп, светящимися шнурами серии Дюралайт, гирляндами Белтлайт, Клиплайт.3. Каналов 4, программ 16, градаций скорости 8.4. Память энергонезависимая, сохранение всех настроек после выключения прибора.5. Прибор выполнен в герметичном корпусе для использования в уличных условиях.технические характеристики 1. Напряжение сети переменное, от 50 265 В. 2. Номинальная частота 50 Гц. 3. Максимальная суммарная мощность активной нагрузки 4000 Вт. 4. Предохранители 4 шт. 5 А. 5. Мощность, потребляемая от сети не более 10 Вт. 6. Степень защиты IP56. 7. Габаритные размеры 165 х 150 х 88 мм. 8. Климатическое исполнение УХЛ 1. 9. Масса 0.375 кг, в упаковке 0.39 кг.10. Условия эксплуатации 30 до 43; 30 С.конструкция И настройки Контроллер выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы. На плате прибора внутри корпуса расположены кнопки управления режимом работы, скоростью движения и клеммы для подключения нагрузки и питания прямое подключение шнура 34;Белтлайт34;). Набор стандартных программ составлен производителем из самых распространенных алгоритмов светодинамики и включает в себя 16 вариантов световых эффектов, в том числе программы плавного переключения. Создание индивидуальных программ по Вашему техническому заданию за отдельную плату, или Вы сами составляете алгоритм переключений и мы прошиваем в память процессора. Для выбора нужной программы нажимайте на соответствующую кнопку до тех пор, пока на светодиодном индикаторе контроллера не отобразится желаемый вариант. Чтобы включить режим работы всех программ по очереди, необходимо нажатием на кнопку программа найти вариант, когда светодиодная индикация выключена. Последующее нажатие запустит этот режим. Для переключения скорости каналов используйте кнопку 34;скорость34;. Зажим клеммных колодок производить до максимума для исключения дребезга прижимаемых контактов.Каждое переключение программы сопровождается миганием светодиодов следующим образом.При выборе программ с номерами 15 мигнет светодиод 1кан.При выборе программ с номерами 610 мигнет светодиод 2кан.При выборе программ с номерами 1115 мигнет светодиод 3кан.При выборе программ с номерами 1620 мигнет светодиод 4кан.При выборе программ 21 и 22 мигнут светодиоды 1кан и 2кан.На 23 программе мигнут все светодиоды, что означает повтор всех программ кроме 22 количество повторов и порядок указаны в таблице 2).Для задания плавногомгновенного включениявыключения необходимо переключать программы до 23, следом будет идти программа 1 с измененной плавностью.23 программа будет иметь плавность, соответствующую предыдущим программам. Для проигрывания плавных и мгновенных по очереди используется 24 программа, следующая за 23 плавной. Графически выглядит так: Программы 1 22 23 Повтор 121) 1 22 23 Повтор 121) 24 Повтор 23) Мгновенно Мгновенно Плавно Плавно Чередование Таблица 1.После 24 программы контроллер переходит на 1 мгновенно начало таблицы 1).Выбор скорости осуществляется нажатиемудержанием кнопки Скорость. Индикации в данном случае не будет, скорость определяется по выбранной программе на глаз. Изменение проводится в пределах от очень медленно до очень быстро. Корректное плавное включение при низких скоростях не гарантируется.Используемые программы: Номер Название Повторы Код 1 Бегущий огонь 6 PBG 2 Кино укороченное) 1 PKS 3 Бегущая тень 43; обратно 4 PTO 4 Только для 23 программы 1 PTK 5 Кино обратно 1 PKO 6 Бег 43; вулкан 2 PP1 7 Вулкан мигающий 3 PP2 8 Домино 3 PDM 9 Кино 3 PKN 10 Бегущий огонь 43; обратно 4 PBO 11 Качели 4 PKC 12 Вулкан 43; тень 3 PP5 13 Фейерверк 2 PP7 14 Аналогично программе 2 1 PKS 15 Бегущая тень 6 PTN 16 Кино обратно зеркально) 1 PKB 17 Бег по 14 канала 2 PP3 18 Половина домино 3 PP4 19 Кино 43; все мигают 4 PKM 20 Вулкан 4 PVN 21 Бег 43; мигает 2кан и 3кан 3 PP6 22 Все выкл 0 PST Таблица 2.Столбец Повторы только для программы 23 и 24.комплект поставки1. Контроллер 1 шт.2. Гермоввод 3 шт.3. Предохранитель 2 шт.4. Паспорт 1 шт.5. Упаковка 1 шт. у
