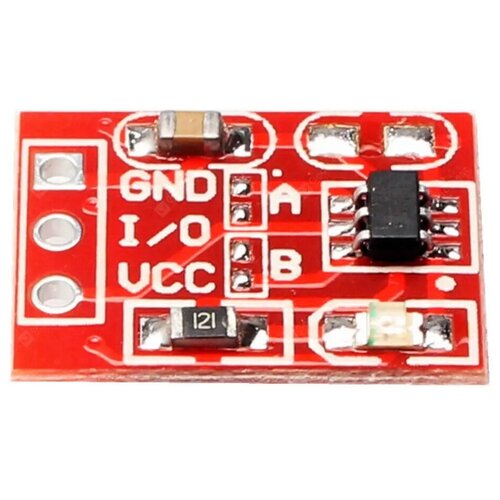

Модуль цифрового сенсорного датчика TTP223, комплект из 10 штук

Сенсорная кнопка TTP223 это электронный бесконтактный датчик реагирующий на изменение емкости. Может использоваться в режиме 34;Выключатель34; с фиксацией изменений на выходе и в режиме 34;Кнопка34; без фиксации выходных значений. Сенсор считается бесконтактным, так как не требует непосредственного контакта с электрическими цепями платы и может срабатывать на расстоянии до 5 мм. По этому электронную кнопку можно прятать под стеклянными или пластиковыми поверхностями. Место касания на модуле TTP223 обозначено надписью 34;TOUCH34;. При срабатывании датчика касания на модуле должен включиться индикаторный светодиод, который оповестит о срабатывании сенсора. Датчик прикосновения можно подключать напрямую к MOSFET, SSR или модулю реле. И по этому для того что бы сделать электронный выключатель Вам не нужен контроллер Ардуино и др. На плате так же предусмотрены две перемычки, для конфигурации режимов работы емкостного сенсора.Назначение перемычек А и ВА 0 В 0 без фиксации состояния, при касании на выходе 1A 1 B 0 без фиксации состояния, при касании на выходе 0A 0 B 1 с фиксацией состояния триггер), при касании на выходе 1 A 1 B 1 с фиксацией состояния триггер), при касании на выходе 0То есть, перемычка А устанавливает логическое состояние на выходе 1 или 0 при нажатии, а перемычкой В включаем триггер и чтобы переключить состояние, необходимо повторно коснутся датчика.Регулировка чувствительности. Настройка чувствительности осуществляется с помощью добавления конденсатора от 0 до 50 пФ, где 0 пф максимальная чувствительность, а 50 пф самая низкая чувствительность.Технические параметры:Модуль собран на микросхеме TTP223BНапряжение питания модуля: 2.5 5,5 ВПотребляемый ток при 5V без светодиода): 11 мкА холостой, 15 мкА нажатПотребляемый ток при 3.3V без светодиода): 7 мкА холостой, 9 мкА нажатЗаявленный ток в режиме сна: 1.53 мкАМаксимальный ток цифрового выхода: 8 мАЧувствительность: 0 50 пФРасстояние срабатывания: около 5 мм на воздухе, также работает через неметаллы пластик, дерево, картон и т. д.)Режим работы по умолчанию: кнопка без фиксации, сигнал при нажатии 0 HIGH)Время отклика режим пониженного энергопотребления): 220 мсВремя отклика активный режим): 60 мсРазмеры платы: 11х15 ммКомплект: 10 штуки
