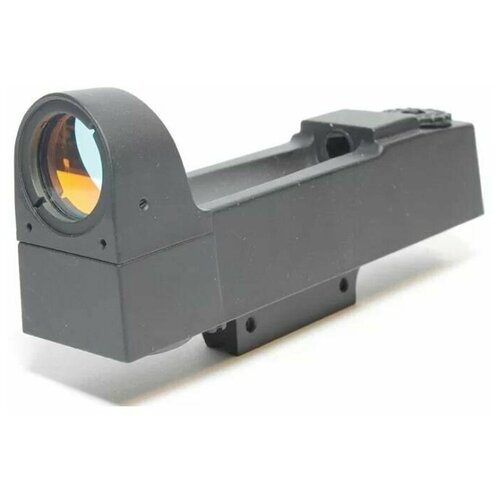

Прицел коллиматорный Кобра ЭКП816 на ИЖ27, ИЖ94)

Прицел коллиматорный ЭКП816 для установки на охотничьи ружья типа ИЖ27, ИЖ94 34;Север34;, открытого типа. Известен также как прицел 34;Кобра34;. 4 вида прицельных марок, регулируемая яркость. Высочайшая наджность, проверенная тысячами наших покупателей Футляр в комплекте Производство Ижевского Мотозавода Назначение . Прицел коллиматорный 34;Кобра34; открытого типаоткрытый) с электронной схемой управления яркостью свечения и переключения типов прицельных марок предназначен для повышения точности и скорости прицеливания из охотничьего оружия по различным целям, в том числе и по целям, появляющимся на короткое время. Прицел обеспечивает возможность вести огонь в условиях естественной освещенности от сумерек до яркого солнечного дня. Технические данные Дальность ведения стрельбы в пределах дальности обнаружения цели Поле зрения неограниченное Угловой размер прицельной марки типа 34;Точка34;, мин 1,8 Время непрерывной работы с маркой типа 34;Точка34; без смены элемента питания батареи), при нормальных условиях и средней яркости свечения, час 70 Температурный диапазон работы прицела, град. С минус 40. 43;50 Габаритные размеры, мм ЭКП800. ЭКП815 154х50хН см. Таблицу) Масса, г не более 410 Количество типов прицельных марок 4 Напряжение питания, В 3 Сведения о содержании драгоценных материалов, г: Серебро 0,7557 Палладий 0,0001 Комплектность Прицел коллиматорный 1 шт. Коробка упаковочная 1 шт. Салфетка 1 шт. Руководство по эксплуатации 1 шт. Футляр переносная сумка): для прицелов ЭКП800, ЭКП801, ЭКП803. ЭКП815 для прицела ЭКП802 1 шт. 1 шт. Устройство и принцип работы 5.1. Состав прицела: корпус 1, рефлектор 2, крышка отсека питания 3, ручка включения питания 4, кнопка выбора типа марки 5, клавиша изменения яркости свечения марки 6, устройство горизонтальной выверки и ввода боковой поправки с правой стороны) 7, устройство вертикальной выверки и ввода дальности стрельбы 8. Цифры ручки ввода боковых поправок условные. Цена одного деления шкалы ручки 3 см на дальности 100 м. Надписи на ручках означают: 34;СТП34; средняя точка попадания; 34;П34; направление смещения СТП вправо; 34;Л34; направление смещения СТП влево; 34;Н34; направление смещения СТП вниз; 34;В34; направление смещения СТП вверх. 5.2. При включении питания прицела сигнал подается на специальный светодиодный излучатель, находящийся внутри корпуса 1, формирующий прицельную марку. Изображение прицельной марки видится стрелком в прицельном окне оптического блока рефлектора 2. 5.3. Принцип действия прицела основан на совмещении светящейся прицельной марки, например: типа 34;Точки34; с наблюдаемым сквозь оптический блок объектом. 5.4. Для обеспечения оптимального контраста объекта и прицельной марки при различных условиях освещенности в прицеле предусмотрена регулировка яркости марки при помощи клавиши 6. 5.5. Особенностью коллиматорного прицела открытого типа без увеличения является то, что: изображение прицельной марки формируется в бесконечности, поэтому наблюдается одинаково резко вместе с целью; наблюдение за целью и прицеливание можно вести двумя глазами; при перемещении глаза в пределах прицельного окна прицельная марка остается на цели и показывает место попадания пули. 5.6. В прицеле предусмотрено сохранение информации о выбранном типе марки кнопка 5) и яркости клавиша 6) при выключении питания с помощью ручки 4. Это обеспечивает возможность заранее установить оптимальный тип и яркость свечения прицельной марки. 5.7. Установка прицела на определенную дальность стрельбы и ввод боковых поправок осуществляется с помощью ручек. 6. Общие указания 6.1. Перед началом эксплуатации прицела необходимо удалить ветошью смазку с устройства крепления к оружию, головок всех винтов приложения А. Г) и ключаотвертки. Линзы протереть круговыми движениями от центра к краю чистой салфеткой, входящей в комплект поставки прицела. 6.2. Проверить: включение и выключение питания; вращение ручки горизонтальной поправки влево и вправо до упора от первоначального положения; переключение типов прицельных марок и яркости их свечения. 6.3. Прицел является герметично защищенным от проникновения внутрь корпуса пыли и влаги. Кроме того, все резьбовые соединения законтрены от самоотвинчивания. Во избежание разгерметизации и нарушения контровки разбирать прицел запрещается, поэтому все ремонтные работы, связанные с разборкой прицела, должны производиться подготовленными специалистами в условиях мастерских. При самовольной разборке гарантии на прицел снимаются. 7. Подготовка прицела к работе 7.1. Установка элемента питания. Для установки замены) элемента питания необходимо с помощью ключаотвертки отвернуть в направлении 34;О34; открыто) крышку отсека питания 3 и извлечь ее из гнезда. Затем удалить отработанный и установить новый элемент питания, строго соблюдая полярность, указанную на центральном контакте отсека питания. После этого установить крышку 3 в гнездо и завернуть ее до упора в направлении 34;З34; закрыто). 7.2. Включение и выключение питания осуществляется ручкой 4, установкой ее в положение 34;В34; включено) или в положение 34;О34; отключено). Если после включения питания изображение прицельной марки не наблюдается, то следует несколько раз нажать на клавишу 6 в направлении знака 34;43;34; или проверить правильность установки элементов питания. 7.3. Выбор типа марки осуществляется последовательным нажатием кнопки 5. 7.4. Установка оптимальной яркости свечения прицельной марки производится клавишей 6. Однократное нажатие на одно из его плеч в направлении знаков 34;43;34; или 34;34; приводит соответственно к увеличению или уменьшению яркости свечения примерно вдвое по сравнению с предыдущим значением. 7.5. С целью обеспечения режима минимального разряда элемента питания рекомендуется сокращать время эксплуатации прицела с включенной 34;Тобразной34; маркой на максимальной яркости. 8.
