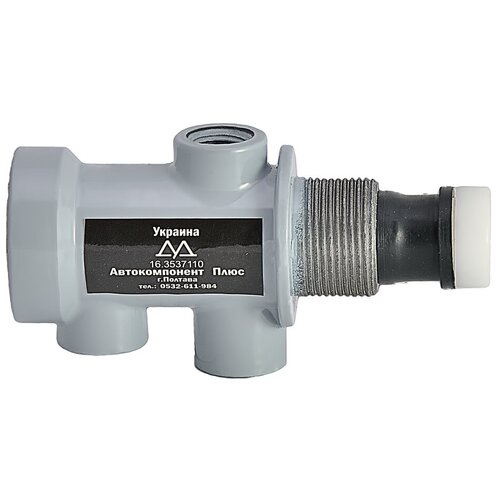

Автокомпонент Плюс Кран пневматический КАМАЗ,МАЗ,ЗИЛ,ПАЗ Автокомпонент)

Кран пневматический предназначен для наполнения сжатым воздухом цилиндров вспомогательного тормоза. Управляется механически нажатием на кнопку крана. Применяемость Кран пневматический применяется в пневматической тормозной системе грузовых автомобилей, автобусов и колесных тягачей с дизельным двигателем. По присоединительным размерам и техническим характеристикам взаимозаменяемый с существующими ами. Технические характеристики Рабочее давление, не более МПа кгссм 2 ) 0,8 8,0) Усилие нажатия, не более Н кгс) 60 6,0) Температурный интервал С от 45 до 43;60 Присоединительные резьбы М22х1,5 Масса, не более кг 0,15 Принцип действия Сжатый воздух из ресивера поступает в вывод V. При нажатии на кнопку 1 толкатель 2 перемещается вниз и своим седлом садится на клапан 3, разобщая вывод Z с атмосферным выводом А. При дальнейшем перемещении толкателя 2 клапан 3 открывается и сжатый воздух от вывода V поступает к выводу Z и далее в цилиндры моторного тормоза. При отпускании кнопки 1 толкатель 2 под действием пружины 4 возвращается в исходное положение, после чего сжатый воздух из вывода Z выходит через атмосферный вывод А. Указания по эксплуатации Герметизация штуцеров, подсоединяемых к резьбовым отверстиям, должна осуществляться при помощи резиновых уплотнительных элементов. Использована информация: ООО Автокомпонент Плюс .
