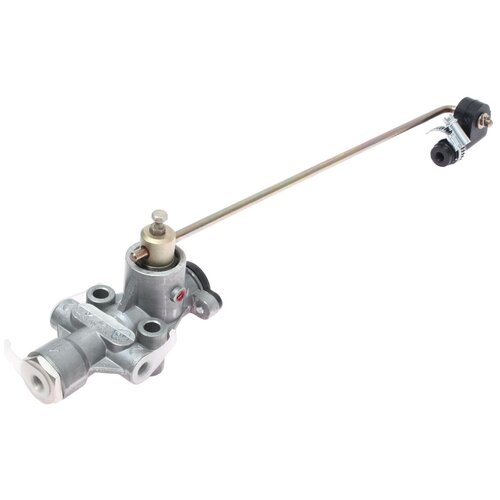

Регулятор уровня пола полуприцепа МАЗ,КАМАЗ,ПАЗ,лиаз с муфтой беломо 8605293510010

Регулятор уровня пола 8605.29.35.10010 . Регулятор служит для автоматического управления потоком сжатого воздуха, поступающего в пневмобаллоны подвески и выходящего из них при изменении статических нагрузок, и обеспечивает постоянную высоту пола независимо от величины нагрузки. Может применяться для автотранспортных средств КАМАЗ, ПАЗ, амаз, а также прицепов и прицепов с пневмоподвеской. Выпускается в двух исполнениях 8605.29.35.100 и 8605.29.35.10010, которые отличаются наличием муфты на рычаге 1 исполнение 8605.29.35.10010). Схема . Рис. 1. Устройство регулятора уровня пола. 1 рычаг; 2 обратный клапан; 3 вал; 4 эксцентрик; 5 толкатель; 6 винт упорный; 7 направляющая; 8 втулка; 9 клапан; I, II, Ill выводы. Рис. 2. Положения рычага регулятора уровня пола 8605.29.35.10010). Описание работы . Установка регулятора должна осуществляться в соответствии с установочными чертежами на АТС. Крепление осуществляется при помощи болтов через монтажные отверстия в корпусе регулятора. При установке регулятора на АТС требуется установить нейтральное положение уровня кузова АТС при нулевом положении рычага 1 рис. 2). При ходе рычага 1 вверх должно происходить наполнение пневмобаллонов подвески АТС, а при ходе вниз выпуск воздуха в атмосферу. Рычаг 1 связан с толкателем 5 посредством вала 3, эксцентрика 4 и направляющей 7 с упорным винтом 6. В нейтральном положении кузова АТС рычаг 1 расположен в нулевом положении, что соответствует положению толкателя, при котором клапан 9 опирается на седло втулки 8 и на седло толкателя 5, при этом толкатель своим корпусом должен перекрывать отверстия Б втулки 8. При увеличении нагрузки кузов АТС, вместе с закрепленным на нем регулятором, опускается вниз. Связующий элемент между осью АТС и регулятором поворачивает рычаг 1, а с ним направляющую 7 через эксцентрик 4 вверх. Толкатель 5, расположенный в направляющей открывает клапан 9. Сжатый воздух, попадающий в механизм из накопительного ресивера через вывод I и обратный клапан 2, проходит через отверстие Б корпуса в выводы II к пневмобаллонам Под действием повышающегося давления в пневмобаллонах кузов начинает подниматься, рычаг 1 и толкатель 5 занимает исходное положение. Клапан 9 опирается на седло втулки 8 и подача воздуха в пневмобаллоны прекращается. Если нагрузка на АТС уменьшается, то кузов вместе с регулятором приподымается под действием избыточного давления в пневмобаллонах, поворачивая, через связующий элемент, рычаг 1 и с ним направляющую 7 через эксцентрик 4 вниз. Толкатель 5 отрывается от клапана 9 и происходит сброс сжатого воздуха из пневмобаллонов в атмосферу через отверстие А в толкателе 5 и вывод III. В процессе изменения давления в пневмобаллонах кузов опускается, рычаг 1 и толкатель занимают исходное положение. При повреждении питающей сети АТС клапан 2 предотвращает выход воздуха через вывод I из пневмобаллонов подвески при работе регулятора в режиме наполнения пневмобаллонов. Технические характеристики . Рабочее давление, МПа
