Конструктор Мастер Кит Генератор импульсов NS046box

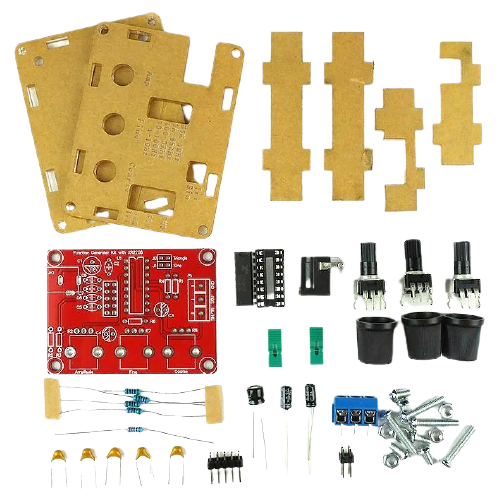

Набор предназначен для обучения радиолюбителей навыкам пайки, чтения схем и практической настройки собранных устройств.В процессе изучения принципиальной схемы и сборки устройства, можно получить представление о том, как работает функциональный генератор импульсов с регулировкой частоты и амплитуды, построенный на специализированной микросхеме XR2206.Набор поставляется в комплекте с корпусом из прозрачного оргстекла. Результатом увлекательной сборки будет законченное устройство лабораторный генератор сигналов, необходимый в каждому радиолюбителю и электронщику, да еще и в креативном корпусе.Прибор позволяет получить сигналы синусоидальной, прямоугольной и треугольной формы с частотой от 1 Гц до 1 Мгц; имеет регуляторы грубой и точной установки частоты, а также регулятор уровня выходного сигнала.Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.Технические характеристикиНапряжение питания, В912Выходная частота, Гц11000000Выходное сопротивление, Ом600Максимальная амплитуда входного сигнала, В3Ток потребления, мА150Габаритные размеры собранного устройства, мм72х55x17ИнструкцииИнструкцияДополнительная информацияФункциональный генератор это генератор, который может выдавать на своем выходе несколько видов импульсов периодических сигналов). Как правило, при наладке радиоэлектронной аппаратуры используются синусоидальные, треугольные и прямоугольные сигналы. Поэтому функциональный генераторимпульсов с регулировкой частоты и амплитуды является непременным атрибутом в домашней лаборатории радиолюбителя и электронщика.Из компонентов нашего кит набора можно собрать генератор импульсов на микросхеме XR2206 своими руками. Несмотря на свою кажущуюся простоту, генератор обладает неплохими техническими характеристиками.Разработка и применение специализированных микросхем не только удешевляет измерительные приборы, но и позволяет достигнуть при их построении высоких технических характеристик, в частности, благодаря хорошо согласованным свойствам входящих в их состав полупроводниковых приборов и операционных усилителей.К таким микросхемам относится специализированная монолитная интегральная микросхема функционального генератора XR2206. Она служит для построения следующих устройств: функциональных генераторов; генераторов качающейся частоты; генераторов с амплитудной AM) и частотной FM) модуляцией; преобразователей напряжения в частоту; генераторов с FSK модуляцией частотной манипуляцией) и др.Основные особенности и параметры микросхемы: малый до 0,5) коэффициент нелинейных искажений синусоидального напряжения; высокая температурная стабильность частоты до 0,02С; широкий диапазон качания частоты до 20001; малая чувствительность к изменению напряжения питания; возможность получения линейной амплитудной модуляции; TTL уровни управляющего напряжения при фазовой манипуляции FSK); изменение несимметрии полуволн в широких пределах от 1 до 99); широкий диапазон возможных рабочих напряжений от 10 до 26 В); умеренная потребляемая мощность не более 750 мВт).Микросхема содержит управляемый напряжением генератор импульсов, переключатель тока и блок множителей и формирования синусоидального или треугольного напряжения.Большинство узлов микросхемы, необходимых для создания функционального генератора импульсов среднего класса, построено на основе применения согласованных дифференциальных пар. Это позволяет добиться высокой температурной стабильности их работы без применения микроминиатюрных термостатов.В модуле MS046box реализованы далеко не все возможности микросхемы XR2206, но для применения его в качестве функционального генератора прямоугольных, треугольных и синусоидальных сигналов с регулировкой частоты и амплитуды вполне достаточно.Ниже перечислены основные параметры выходных сигналов генератора:Прямоугольный сигнал:Амплитуда: 8 В без нагрузки) при 9 ВВремя нарастания: менее 50 нс не при 1 кГц)Время спада: менее 30 нс на 1 кГц)Рассимметрия: менее 5 1 кГц)Синусоидальный сигнал:Амплитуда: 0 3 В при 9 ВИскажения: менее 1 1 кГц)Неравномерность: 43;0,05 дБ 1 Гц 100 кГцТреугольный сигнал:Амплитуда: 0 3 В при 9 ВНелинейность: менее 1 до 100 кГц)Для переключения формы сигнала между синусоидальной и треугольной служит отдельный джампер.Диапазон частот разделен на пятьподдиапазонов с помощью пяти позиционного джампера:1. 1 Гц10 Гц2. 10 Гц 100 Гц3. 100 Гц 3 кГц4. 3 кГц 65 кГц5. 65 кГц 1МГцС помощью нашего конструкторагенератора сигналов вы укрепите свои знания в электронике и получите незаменимый измерительный прибор, сделанный своими руками, для своей домашней лаборатории!СхемыЭлектрическая схемаКомплект поставкиПечатная плата 1 шт.Комплект электронных компонентов 1 шт.Набор пластиковых элементов для корпуса 6 шт.Комплект винт М3х10 4 шт.Комплект винт43;гайка M3x5 44 шт.Инструкция 1 шт.Что потребуется для сборкиПаяльникПрипойБокорезыТехническое обслуживаниеВ целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 23 с.Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ например, 30 раствор канифоли в этиловом спирте или ЛТИ120).Вопросы и ответы
