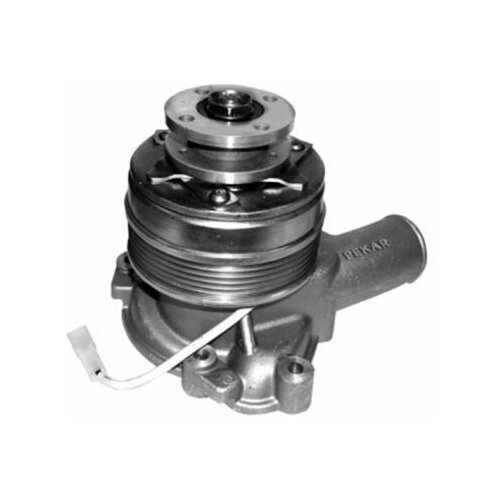

Насос водяной ГАЗ с электромагнитной муфтой дв.40524 ЕВРО3) Truckman

Водяной насос с электромагнитной муфтой представляет собой сборный узел, состоящий из водяного насоса системы охлаждения и электромагнитной муфты привода вентилятора. Установлен на крышке цепи. Водяной насос центробежного типа, подача охлаждающей жидкости осуществляется в блок цилиндров. Герметичность насоса обеспечивается самоподжимным торцевым уплотнением, которое запрессовывается в корпус водяного насоса и на валик подшипника. Проникающая через уплотнение охлаждающая жидкость стекает через отверстие в дренажную полость, закрытую заглушкой. Скапливающаяся в дренажной полости жидкость в процессе работы двигателя постепенно испаряется через контрольное отверстие и отверстие для испарения жидкости. Проникающий через уплотнение пар испаряется через отверстие для испарения жидкости. Подшипник удерживается от перемещения в корпусе водяного насоса фиксатором, который завернут до упора и закернен. Подшипник с двумя защитными уплотнениями заполнен смазкой на предприятииизготовителе и в процессе эксплуатации добавления смазки не требует. На валик подшипника напрессована стальная штампованная крыльчатка. На переднем конце корпуса водяного насоса неподвижно на держателе установлена катушка электромагнита электромагнитной муфты. Ступица крепления вентилятора установлена на валике подшипника водяного насоса на шариковом подшипнике. При отсутствии напряжения на электромагните ступица вентилятора вместе с ведомым диском разъединена со шкивом и вращается свободно с небольшой угловой скоростью. При подаче напряжения на электромагнит муфты ведомый диск, преодолевая усилие пластинчатых пружин, притягивается к шкиву и ступица вентилятора начинает вращаться совместно со шкивом и валиком подшипника водяного насоса. Когда напряжение с электромагнита муфты снимается, пластинчатые пружины отводят ведомый диск от шкива, разъединяя ступицу и шкив. Подключение электромагнитной муфты к системе электрооборудования автомобиля осуществляется с помощью разъема. Подача напряжения на электромагнит муфты происходит по сигналу с блока управления двигателем через реле при повышении температуры охлаждающей жидкости свыше 43;9195 градусов, выключение при снижении ниже 43;8993 градуса.
