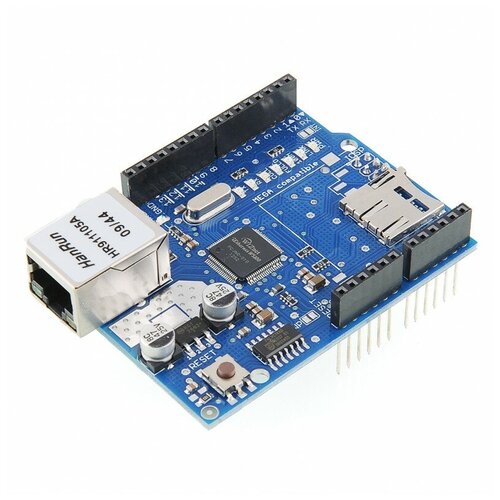

Ethernet Shield W5100

Ethernet Shield плата расширения для Arduino, на основе чипа Wiznet W5100. Позволяет контроллеру выступать в роли сетевого устройства, поддерживает до 4х одновременных подключений. ПодключениеДля соединения с локальной сетью используйте стандартный разъм 8P8C RJ45). Один конец патчкорда витой пары подключите к роутеру или хабу, второй к Ethernet Shield. На плате в вашем распоряжении также слот для microSDкарты объмом до 2 ГБ, для хранения медиаданных для раздачи в сеть, длинных логов или других объмные файлов. Распиновка платы соответствует стандарту R3. Для коммуникации с управляющей платой используется SPI. Ethernet Shield занимает пины MOSI, MISO, SCK, а также с 10 по 13 в качестве CS для чипа W5100 и 4й в качестве CS для работы с SDкартой, если она используется. Веб сервер своими руками. Обзор Ethernet Shield в РобоБлоге Характеристики: Ethernetчип: Wiznet W5100. Рабочее напряжение: 5 В. Размер буфера: 32 КБ. Скорость соединения: 10100 Мбит. Занимаемые пины: SPI MISO, MOSI, SCK), 10, 4. Габариты: 69x53 мм RJ45 выступает на несколько мм).
