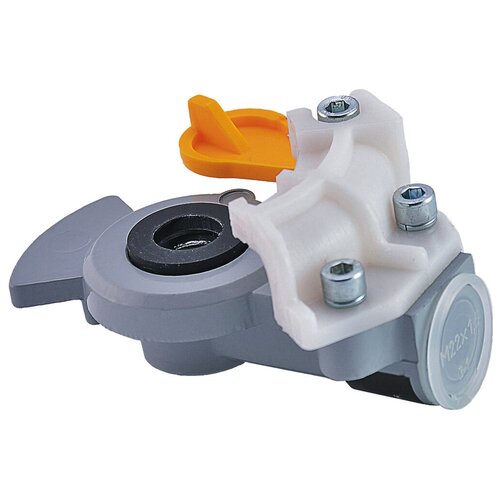

RAAZ 1003521111 100.3521111головка соединительная !желтая М22х1.5, палм МАЗ, ГАЗ, ЗИЛ, КАМАЗ

Головки соединительные типа 39;Палм39; 16.3521111 предназначены для соединения магистралей двухпроводного привода тормозов прицепа полуприцепа) и тягача.Применяемость воздухораспределителя тормозов прицепа 16.3521111Головки соединительные типа 39;Палм39; применяются в пневматическом тормозном приводе грузовых автомобилей, тягачей, прицепов, полуприцепов. Соединительные элементы головок типа 39;Палм39; являются гостированными, поэтому головки 16.3521111 могут применяться взамен любых головок аналогичного типа.Технические характеристики Рабочее давление, не более МПа кгссм2) 0,8 8,0) Момент размыкания головок при давлении 0,8 МПа Нmiddot; м 17ndash;23 Температурный интервал deg; С от 150;45 до 43;60 Присоединительные размеры М22x1,5 Масса, не более кг 0,2 Принцип действияСоединительная головка 16.352111011 содержит корпус 1, на котором с помощью винтов установлен фиксатор 2 и крышка 3. В корпусе 1 расположен уплотнитель 4.При соединении головок необходимо отвести в стороны крышки 3.Головки стыкуются уплотнителями 4 и поворачиваются до тех пор, пока выступ каждой из головок не войдет в соответствующий фиксатор.Герметизация стыков двух головок обеспечивается сжатием уплотнителей 4 посредством сжатого воздуха.При разъединении головки поворачиваются в обратном направлении.После разъединения соединительные головки следует закрыть крышками. Указания по эксплуатацииГерметизация штуцера, подсоединяемого к резьбовому отверстию, должна осуществляться при помощи резиновых уплотнительных элементов.Использована информация: ООО laquo; Автокомпонент Плюсraquo;
