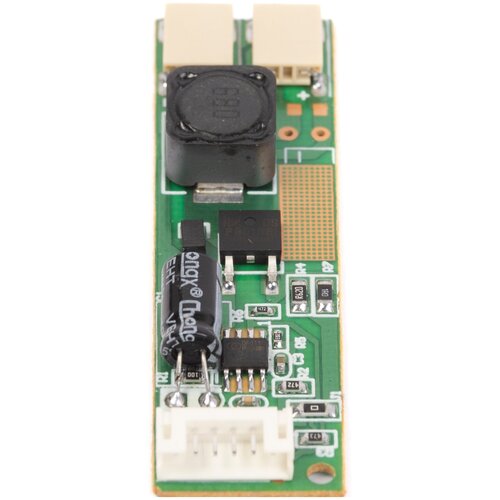

Контроллеринвертор LEDподсветки GSMIN CA155 Зеленый)

Контроллеринвертор LEDподсветки GSMIN CA155 Зеленый).Компактный и надежный контроллеринвертор GSMIN CA155 использует для работы микросхему DF6113. С успехом может использоваться для ремонта, путем замены CCFLламп, мониторов, телевизоров, а также ноутбуков. Имеет следующие рабочие характеристикинапряжение на входе от 10 до 30 В на выходе от 9 до 10 Внапряжение по линиям ENA и DIMM 0 и 5В соответственноЭтот контроллеринвертор совместим с большинством драйверов, использующих для работы аналогичную схемотехнику.При подключении нужно помнить о рекомендациях производителя. Так, при использовании постоянной полной яркости контакт ENA должен запитываться от линии 5 В, а DIMM при этом или соединяют с минусом, или же оставляют вовсе незадействованным. Чтобы иметь возможность гибко регулировать яркость подсветки, контакт ENA также нужно запитать по линии 5 В, в то время как на DIMM подается аналоговый, или же ШИМ сигнал.Нужно понимать, что предусмотренная производителем схема регулировки яркости является инверсной, т. е. при напряжении 0 она включена, при подаче 5 В выключена. ШИМ регулировка на данном инверторе осуществляется исключительно по минусу!Этот контроллер поможет, если нужно отремонтировать любое устройство, использующее для работы светодиодную подсветку. Он компактный и недорогой, а используемые в его схемотехнике компоненты отлично подходят для большинства устройств. Компактный, надежный и долговечный Выходное напряжение от 9 до 10 В Подключение 4pin разъем
