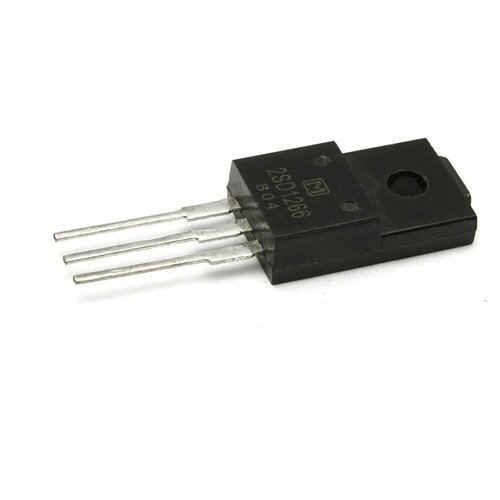

Транзистор 2SD1266

Структура npn Напряжение коллекторэмиттер, не более: 80 В Напряжение коллекторбаза, не более: 80 В Напряжение эмиттербаза, не более: 6 V Ток коллектора, не более: 3 А Рассеиваемая мощность коллектора, не более: 35 Вт Коэффициент усиления транзистора по току hfe): от 70 до 320 Граничная частота коэффициента передачи тока: 30 МГц Корпус: TO220F Классификация по hFE Транзисторы серии 2SD1266A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1266AQ имеет коэффициент усиления в диапазоне от 70 до 150, 2SD1266AP в диапазоне от 120 до 250, 2SD1266AO в диапазоне от 160 до 320. Маркировка Обозначение на корпусе транзистора 2SD1266A часто наносится без первой цифры и буквы, т. е. маркируется как 34;D1266A34;. Комплементарная пара Комплементарной парой для 2SD1266A является транзистор 2SB941A c pnp структурой.
