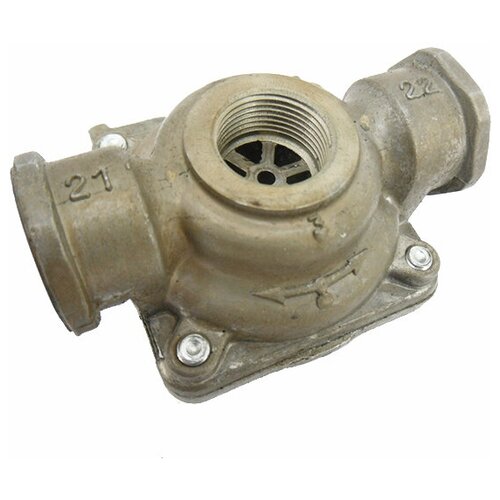

Клапан быстрого оттормаживания ГАЗ 33104 Валдай, ЗИЛ5301, ПАЗ3250 рааз )

Клапан быстрого оттормаживания предназначен для уменьшения времени срабатывания стояночного тормоза путем ускорения выпуска воздуха из энергоаккумулятора за счет сокращения пути, проходимого сжатым воздухом и увеличения проходного сечения при выпуске. Устанавливается на ходовой раме, вертикально, канал стравливания должен смотреть вниз. Для закрепления используются два болта М8.Клапан быстрого оттормаживания состоит из корпуса, крышки и диафрагмы. В крышке находится канал подачи воздуха, в корпусе канал сброса и 2 вывода к тормозным камерам, цилиндрам и т. п. При подаче сжатого воздуха дифрагма отжимается от канала подачи, воздух проходит к выводам на исполнительные механизмы. При падении давления на подаче диафрагма прогибается вверх, перекрывая поступление воздуха. Оставшийся воздух стравливается через канал сброса в атмосферу.
