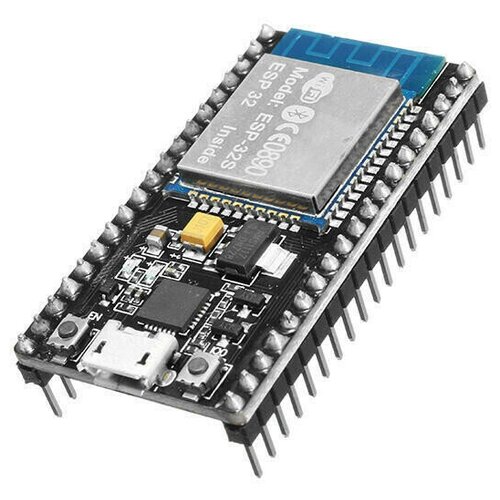

NodeMCU 32S отладочная плата на базе ESP32

NodeMCU альтернативная прошивкаинтерпретатор языка Lua, написанная в далком 2014 для ESP8266. С релизом ESP32 команда разработчиков начала работу над новой версией интерпретатора, который поддерживалбы все возможности обновлнной платформы. Релиз NodeMCU32 Development board уже состоялся, поэтому его уже можно опробовать на модулях, в основе которых лежит ESP32. Вместе с прошивкой параллельно разрабатывалась официальная отладочная плата для прошивки, которая имеет аналогичное название NodeMCU 32S. На плате уже установлено вс необходимое для запуска нового модуля в проект, а именно: microUSB разъм для питания и связи модуля с ПК преобразователь интерфейсов USBUART на основе CP2102, который создат на ПК виртуальный COMпорт с логическими уровнями TTL для облегчнной связи с ESP32 связь, аналогичная связи ПК с Arduino) линейный стабилизатор напряжения AMS11173.3V, который обеспечивает ESP32 оптимальным напряжением питания, понижая входное напряжение с пина Vin) или 5В с USB в приемлемые 3.3B пару кнопок для управления и два светодиода пользовательский и светодиод индикации активности передачи по последовательному порту однорядные разъма типа папа, на которых разведены все пины модуля ESP32S сам WiFi модуль на основе ESP32 ESP32S На модуль, стоящий на плате, уже установлена самая свежая на момент выпуска прошивка NodeMCU, поэтому можно начать работать, просто подключив плату к компьютеру, установив драйвера которые можно скачать на официальном сайте Silabs) и открыв ваш любимый терминал последовательного порта. Можно использовать специально разработанные программы типа ESPLorer, облегчающие доступ к основным функциям прошивки и позволяющие удобно организовывать рабочие файлы. ESP32 имеет действительно много отличий от своего младшего брата, ESP32 старший брат получил ещ одно ядро, и теперь тактовая частота обеих ядер может достигать 240МГц с производительностью до 600 миллионов итераций в секунду MIPS, millions iterations per second); также новая системаначипе получила Bluetooth самой новой спецификации 4.2 с возможностью перехода в режим сверхнизкого потребления BLE, обновлнный криптографический движок, возможность шифрования содержимого внешней Flashпамяти с помощью пяти различных алгоритмов, встроенную ппзу и ОЗУ на почти полмегабайта. Из сверхбюджетного модуля для домашних применений серия ESP начинает превращаться в полноценное устройство с практически неограниченными возможностями для творчества! Development board предполагает возможность питания от внешнего источника нестабилизированного питания с напряжением от 5 до 12В через вход Vin. Обратите внимание при превышении напряжения питания возможно повреждение стабилизатора, работа платы не гарантируется! Распиновка платы принципиальная схема примеры использования отладка серийных ESP32based устройств в предпродакшн использование в проектах домашней автоматизации использование как CPU для портативных игровых приставок
