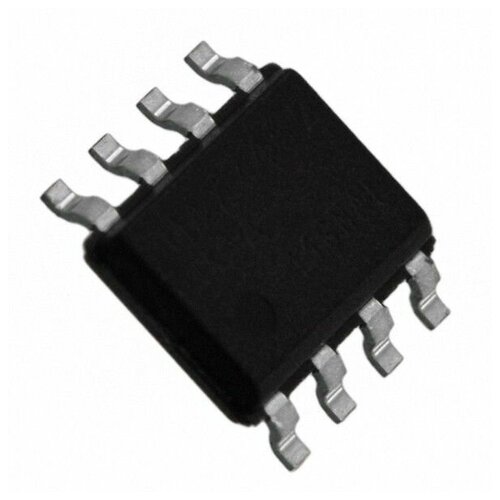

TL082CD микросхема

ОписаниеМикросхемы Усилители и компараторы Операционные усилителикорпус: 8SOIC, инфо: Операционный усилитель, 3 МГц Низкое энергопотребление 1,4 мА канал Широкий диапазон синфазного и дифференциального напряжения Полоса пропускания Unity 3 МГц Высокая скорость нарастания напряжения 13 В мкс lt; brgt; Диапазон напряжения питания от 7 В до 36 В Низкий входной ток смещения 30 пА Низкий входной ток смещения 5 пА Защита от короткого замыкания на выходе Входной каскад JFET с высоким входным сопротивлением Диапазон рабочих температур от 0 C до 70 CТехнические параметрыМаксимальная рабочая температура43;70 CКоличество каналов на ИС2Длина4.9ммТипичная скорость нарастания13ВмксТипичное усиление по напряжению106.02 dBПроизводительTexas InstrumentsТип источника питанияДваТип корпусаSOICТип монтажаПоверхностный монтажМинимальная рабочая температура0CШирина3.91ммТипичная интенсивность шумов входного напряжения18нВГцRail to RailNoВысота1.58ммЧисло контактов8Размеры4.9 x 3.91 x 1.58ммТипичное произведение коэффициента усиления на ширину полосы пропускания3МГцТипичное двойное напряжение питания12 V, 15 V, 5 V, 9 VCMRR Коэффициент подавления синфазного сигнала70 dB to 86 dBen Интенсивность шума входного напряжения18 nVsqrt HzGBP Произведение коэффициента усиления на ширину полосы пропускания fT)3 MHzIb Входной ток смещения200 pAIn плотность тока шума на входе0.01 pAsqrt HzPd рассеивание мощности680 mWSR скорость нарастания выходного напряжения13 VusVcm Синфазное напряжениеNegative Rail 43; 4 V to Positive Rail 4 VVos Входное напряжение смещения нуля6 mVВид монтажаSMDSMTВысота1.58 mmДлина4.9 mmКатегория продуктаОперационные усилителиКоличество каналов2 ChannelМаксимальная рабочая температура43; 85 CМаксимальное напряжение сдвоенного питания43; 18 VМинимальная рабочая температура40 CМинимальное напряжение сдвоенного питания43; 3.5 VНапряжение питания макс.36 VНапряжение питания мин.7 VНапряжение сдвоенного питания43; 5 V, 43; 9 V, 43; 12 V, 43; 15 VОтключениеNo ShutdownПодкатегорияAmplifier ICsПродуктOperational AmplifiersРабочее напряжение питания7 V to 36 V, 43; 3.5 V to 43; 18 VРабочий ток источника питания1.4 mAРазмер фабричной упаковки75СерияTL082ТехнологияBiFETТип входаRailtoRailТип питанияSingle, DualТип продуктаOp Amps Operational AmplifiersТип усилителяGeneral Purpose AmplifierТорговая маркаTexas InstrumentsУпаковкаTubeУпаковка блокSOIC8Усиление по напряжению, дБ106.02 dBШирина3.91 mmAmplifier TypeJFETBase Product NumberTL082 gt;Current Input Bias30pAC
