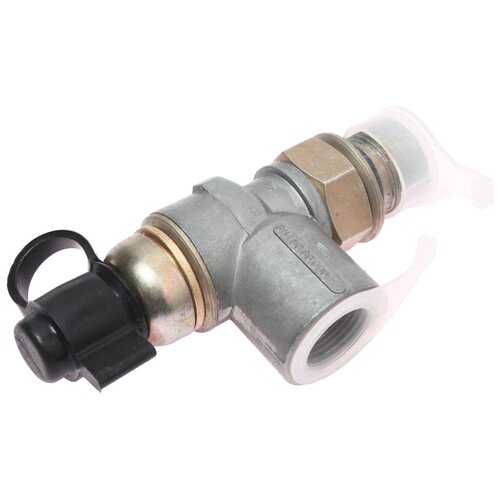

Беломо Клапан накачки шин КАМАЗ,МАЗ,ПАЗ,ГАЗ 8114.00.00.000) БелОМО)

Клапан накачки шин 8114.00.00.000 . Клапан накачки шин предназначен для накачки шин грузовых автомобилей. Может применяться для автотранспортных средств с давлением накачки шин 0,81,15 МПа. Клапан накачки выпускается в 3х исполнениях: 8114.00.00.000, 8114.00.00.00010, 8114.00.00.00020, которые отличаются диаметрами внутреннего отверстия хвостовика. Схема . Рис. 1. Общий вид клапана накачки шин. 1 гайка контровочная; 2 клапан; 3 корпус; 4 золотник; 5 пружина; 6 корпус; 7 пружина; А торец золотника 4; Б, Ж отверстия; В клапан предохранительный; Д кольцевая щель. Описание работы . Крепление осуществляется при помощи хвостовика с резьбой М22х1,56д рис. 1) с контровочной гайкой 1. Подвод давления осуществляется через вывод 1. Отбор сжатого воздуха происходит через выводы 21 и 22 клапана. При воздействии на торец А золотника 4 усилием 300Н рисунок 1) рабочая поверхность клапана 2 прижимается к седлу корпуса 3, перекрывая выход сжатого воздуха от вывода 1 в вывод 21. При этом сжатый воздух через кольцевой зазор Д и отверстия Ж попадает в центральное отверстие золотника 4 и далее в шину автомобиля. При повышении давления сжатого воздуха в выводе 22 до величины 1,151,35 МПа открывается предохранительный клапан В и воздух через отверстия Б попадает в атмосферу. При снятии нагрузки с торца А золотника 4 клапан 2 под действием пружины 5 прижимается к торцу корпуса 6 перекрывая выход сжатого воздуха из вывода 1 в вывод 22. Технические характеристики . Максимальное рабочие давление, МПа, не более 1,35 Рабочее давление, МПа, не более 1,0 Давление срабатывания предохранительного клапана, МПа 1,051,35 Присоединительные размеры, мм М22x1,56Н М22x1,56g М16х1,56g Диаметр внутреннего отверстия хвостовика К) 8114.00.00.000 8114.00.00.00010 8114.00.00.00020 16,2 15 14,5 Рабочее значение температуры при эксплуатации, С от 45 до 43;80 Габаритные размеры, мм, не более 114x30x56 Масса, кг, не более 0,3
