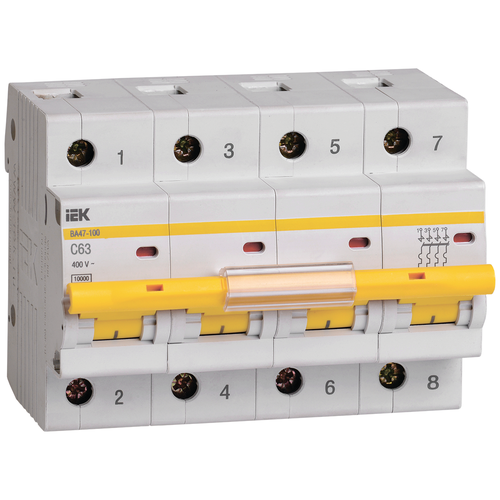

Автоматический выключатель четырхполюсный IEK ВА47100, 63А, 10кА, характеристика С

Автоматические выключатели ВА47100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.Рекомендуются к применению во вводнораспределительных устройствах бытовых и промышленных электроустановок.Два типа защиты от перегрузки и короткого замыкания.Полный комплект дополнительных устройств с возможностью простой самостоятельной установки: контакт состояния КС47; контакт состояния КСВ47; расцепитель минимального напряжения РММ47; расцепитель независимый РН47.Независимый индикатор положения контактов.Защлка на DINрейку с двойным фиксированным положением.Широкий диапазон рабочих температур от 40С до 43;50С.Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47100 в качестве вводных автоматических выключателей.Технические характеристикиКоличество полюсов: 4Номинальный ток: 63 АХарактеристика срабатывания кривая тока: CНоминальное рабочее напряжение: 400 ВОтключающая способность по EN 60898: 10 кАШирина по количеству модульных расстояний: 6Макс сечение входящего кабеля: 35 ммНомин напряжение постоян тока DC: 60 ВНомин импульсное выдерживаемое напряжение: 6 кВКласс токоограничения: 3Частота: 50 ГцСтепень защиты IP: IP20Тип монтажа: на DINрейкуКлиматическое исполнение: УХЛ4Тип расцепителя: Тепловой, электромагнитныйСфера применения: Промышленное и бытовоеОбщ количество полюсов: 4Тип напряжения: Перемен.постоян. ACDC)Монтажная глубина ниши: 74,3 ммТип подключения: Винтовое соединениеКоличество силовых полюсов: 4Способ задания уставки расцепителя: По типу ABCD.)Время срабатывания расцепителя в зоне КЗ tm: 0,1 сСпособ задания уставки мгновенного расцепителя: По кратности Ki)Наличие взрывозащиты: Без взрывозащитыТип монтажной рейки: 35x7.5Номин ток: 63.0 АНомин раб напряжение: 400 ВЭксплуатационные параметрыСрок службы, Лет: 15Гарантийный срок, Лет: 10
