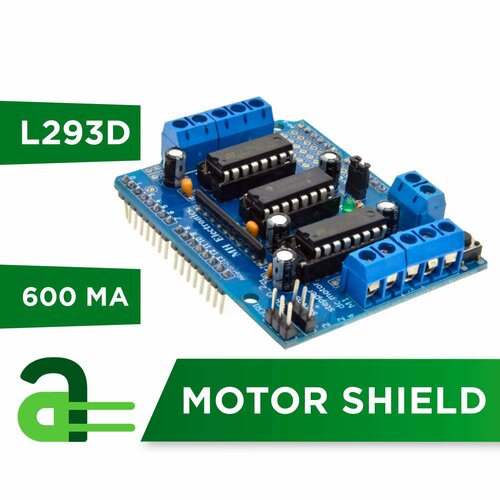

L293D Motor Shield

Motor shield модуль управления приводами на два сервомотора, два шаговых или четыре коллекторных щеточных) двигателя ДПТ); возможно одновременное управление разными двигателями в пределах функционала модуля.Motor shield совместим с формфактором Arduino Mega2560 и Arduino Uno. Производство: DK ElectronicsВсе 6 аналоговых входов задействованы. Они же могут быть использованы как цифровые порты с 14 по 19)Пины 2 и 13 не задействованы.Пины занятые, только при использовании двигателей DC или шагового): Digital pin 11: DC мотор 1 шаговый 1Digital pin 3: DC мотор 2 шаговый 1Digital pin 5: DC мотор 3 шаговый 2Digital pin 6: DC мотор 4 шаговый 2Эти контакты заняты при использовании любого из шаговых двигателей:Digital pin 4, 7, 8 и 12 для управления DCШаговыми моторами с помощью сдвигового регистра 74HC595.Пины занятые при использовании серво:Digitals pin 9: серво 1Digital pin 10: серво 2
